Stativschelle RF 100-500 klemmt schlecht / nicht mehr: Ursache

[canograf]

Leider finde ich hier keine passende Sektion für Reparatur/Tuning, daher poste ich das mal in Zubehör, da Zubehör betroffen ist.

Ggf mag der Admin das umparken (doch in "Objektive"?)



Prolog:

Irgendwo (finds nicht mehr) hatte ich schon vor Urzeiten über Beschwerden von einer schlecht klemmenden Schelle des RF 100-500 nebst vehementen Gegenmeinungen (wie kann das sein !?)gelesen, kurz an meinem Objektiv getestet und (damals) für o.k. befunden.

Nach intensiverem Sommereinsatz musste ich jedoch festellen, dass auch meine Schelle nicht mehr richtig feststellt (tolles Wortspiel😉) und sich beim Tragen und Arbeiten leicht in der Schelle verdreht (nervt mich total, wenns nicht winklig ist).

Und an einem ruhigen Tag habe ich dann mal nach der Ursache geforscht:

Los geht es mit dem Bereitlegen des Werkzeugs:

Kleiner Schlitzschraubendreher

Pinzette und/oder Spitzzange

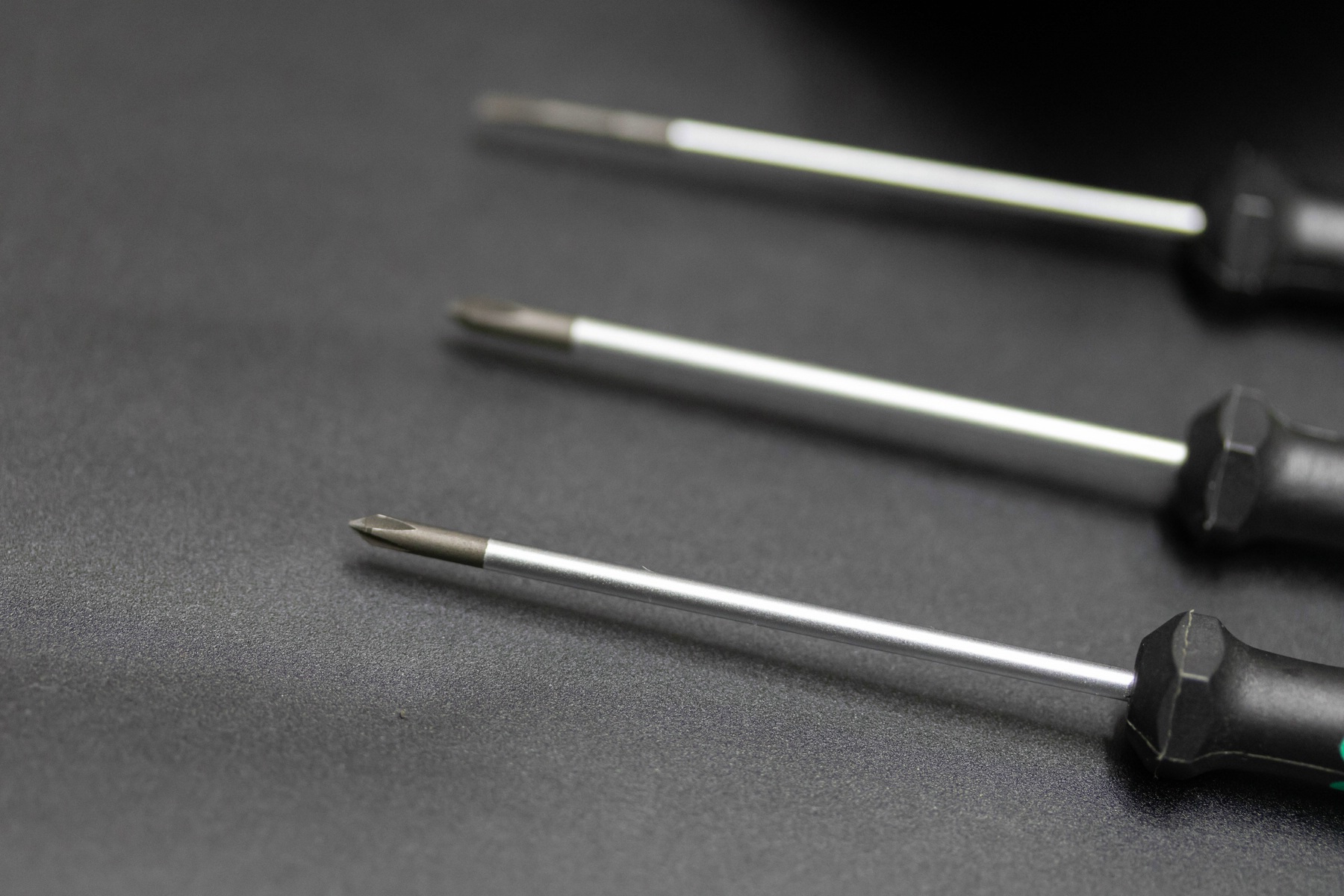

(Guter) Kreuzschlitzschraubendreher, z.B. WERRA PH 00

Ein guter Satz (dann vernünftig) passender Schraubendreher ist eine Anschaffung fürs Leben und schont die teilweise winzigen Schrauben im Fotobereich.

Ansonsten ist neben dem hier erforderlichen PH 00 ein PH 0 nützlich (z.B. für Bajonettschrauben)

Schraubensicherung

Ich nutze einen handelsüblichen Schraubensicherungskleber, z.B. Loctite 243 in -wichtig- maximal mittelfest (hochfest ist fast wie verschweißt, das bekommt man ohne Erhitzen kaum wieder los).

Klugscheissermodus: Es handelt sich hier um sogenannte anaerobe Kleber, d.h. sie härten nur bei Luftausschluss ab (innerhalb der Verschraubung kommt ja keine Luft mehr dran).

Aus diesem Grund sind die Kleberflaschen auch beim Kauf kaum befüllt, es handelt sich nicht um Beschiss oder Fehlbefüllung, sondern die Luft in der Flasche verhindert das ungewollte Aushärten!

Los geht`s:

Die magische Feststellschraube von innen:

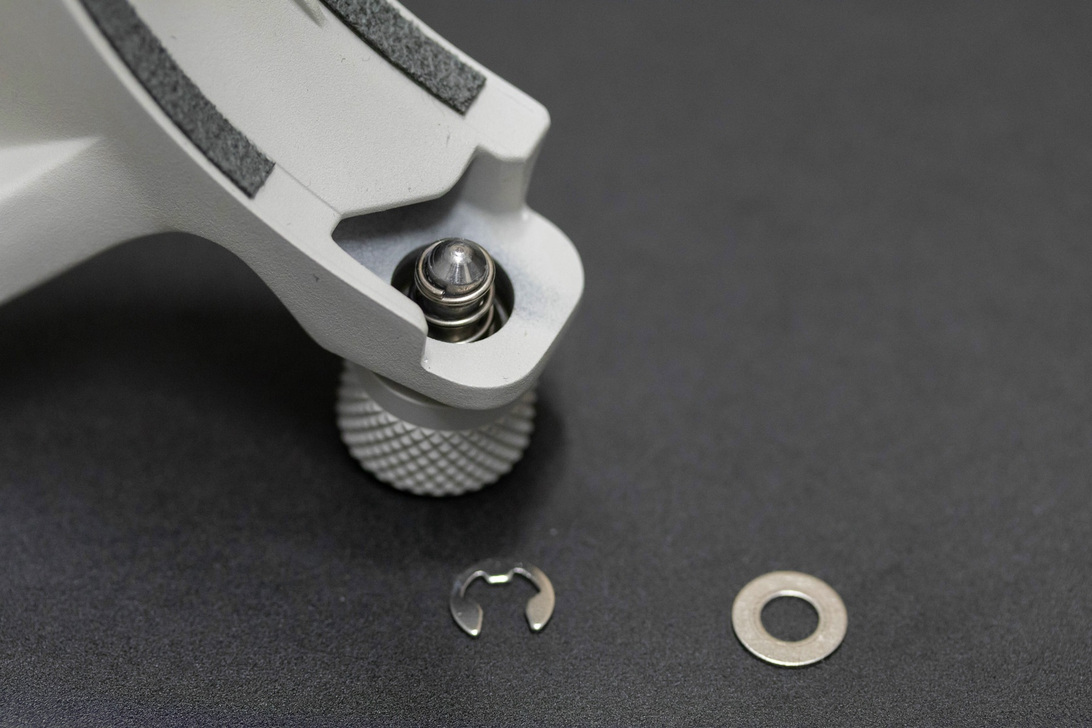

Man sieht den Sprengring, der eine Unterlegscheibe und darunter eine Feder sichert-

Feststellschraube ganz reindrehen (wie beim Feststellen), dann den Sprenring mit einem kleinen Schlitzschraubendreher seitlich aushebeln.

Dabei möglichst eine Hand oder einen Lappen über die "Baustelle" legen, dann fliegen Scheibe und Feder nicht durchs gesamte Zimmer (Keine Angst, der Federdruck ist nicht besonders hoch).

Feststellschraube ganz rausdrehen.

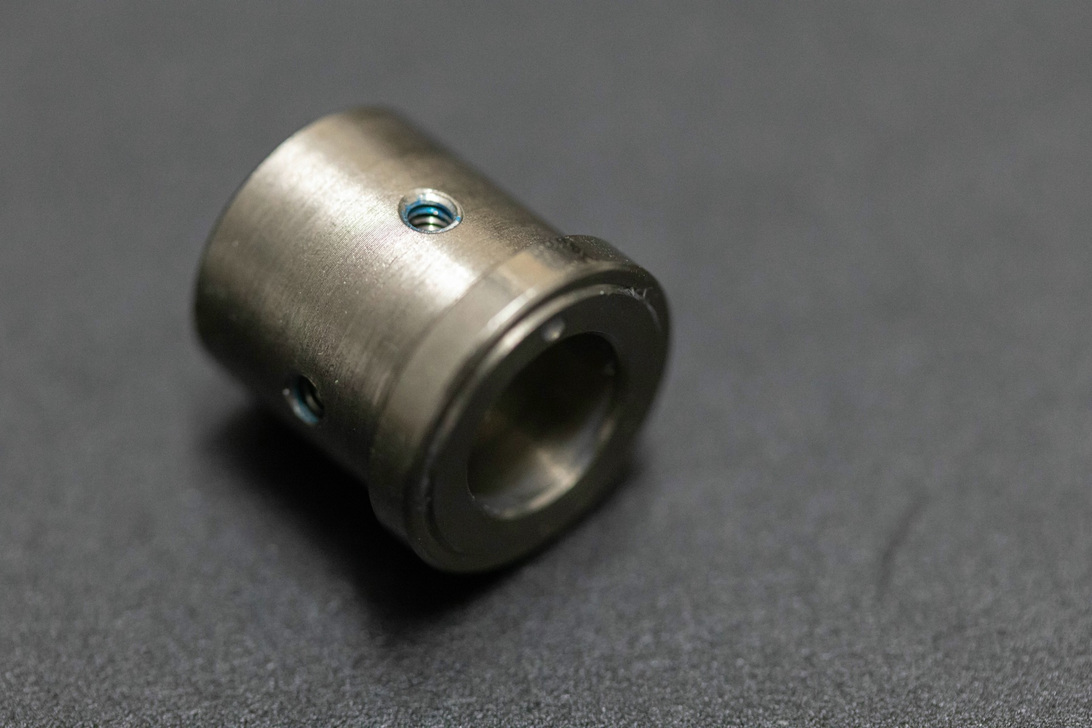

An der Schelle befindet sich dann noch eine hutförmige Stahlhülse, die mit drei kleinen Kreuzschlitzschrauben PH 00 in der Schelle verschraubt ist/sein sollte.

Klugscheissermodus: Warum diese Hülse und nicht ein Gewinde direkt in der Aluschelle? Ein -insbesondere wie hier konstruktiv nur kurzes- Gewinde in Alu ist schnell dahin, daher sind z.B. auch die Stativanschlussgewinde in den Schellenfüßen als Stahleinsatz gefertigt, damit Grobmotoriker diese nicht sofort ruinieren.

In diesem Zusammenhang fiel mir übrigens auf, dass diese Fußhülse nicht mehr wie früher wechselbar verschraubt ist, sondern im Alu vergossen. Grund könnte eine Sparmaßnahme sein, vielleicht gab es aber auch nur wenige Reklamationen über abgerissene Gewinde.

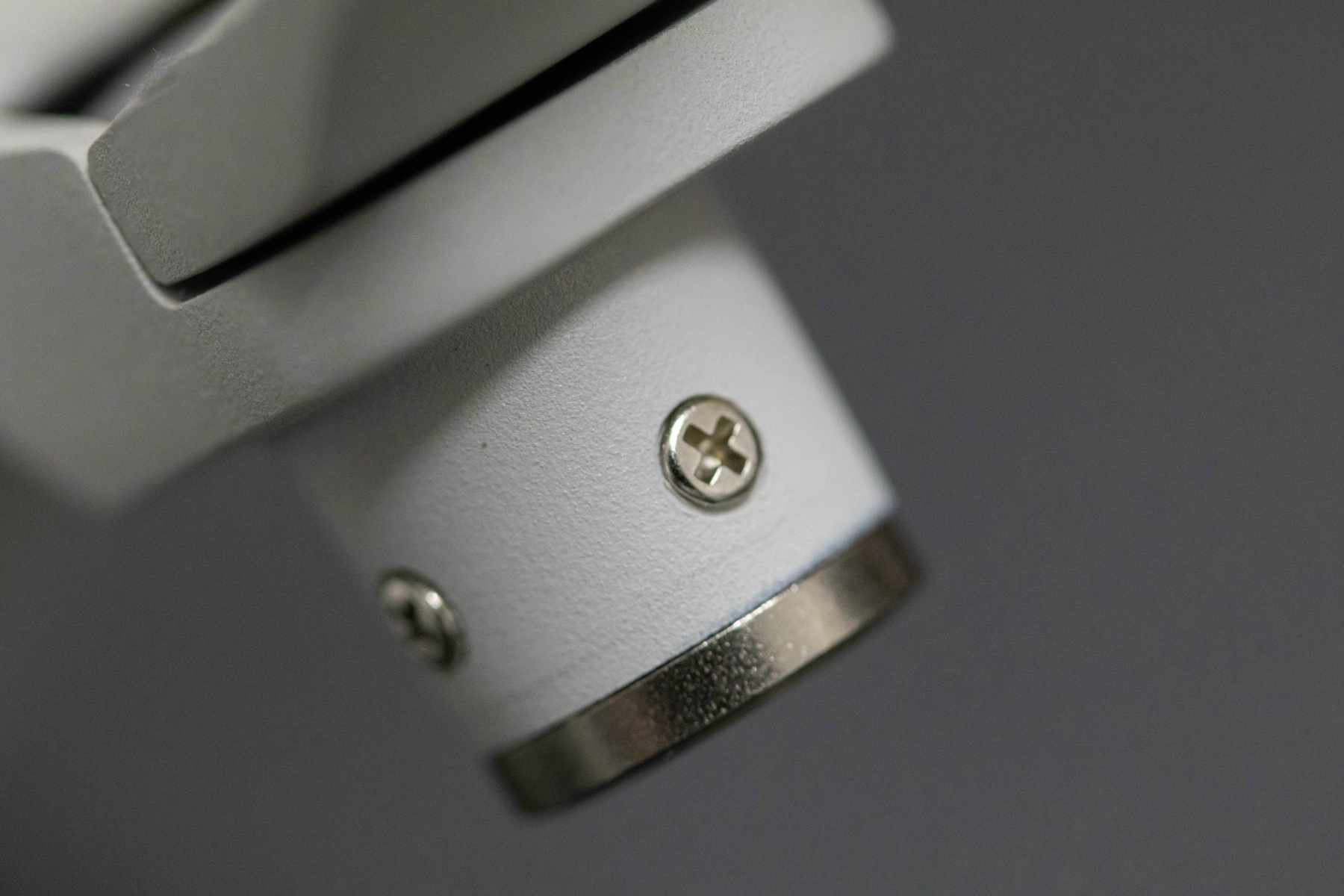

Diese Hülse sollte bündig mit der Schelle abschliessen:

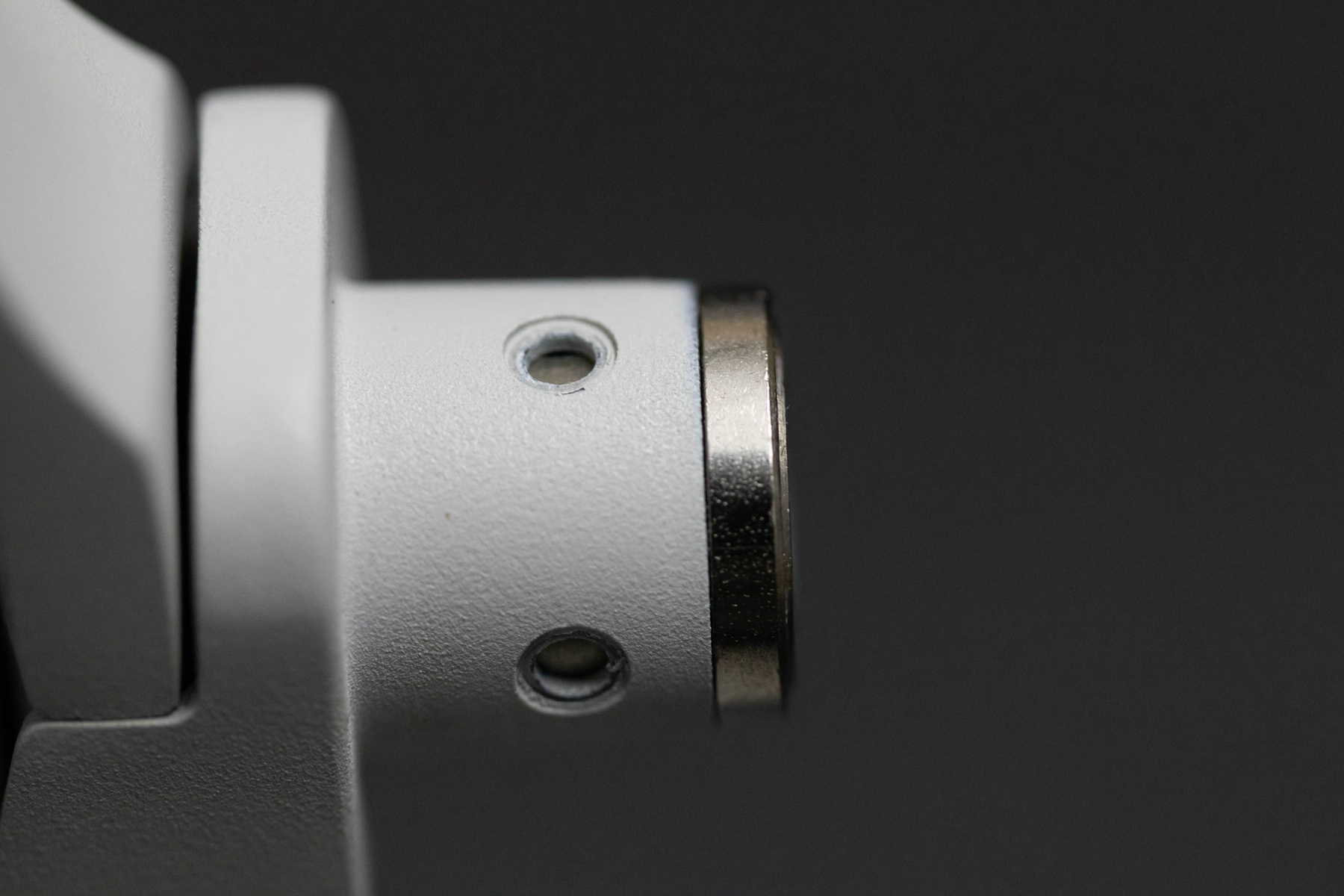

Bei mir stand diese Hülse knapp einen 1/2 mm ab (hier nur nachgestellt zum Nachvollziehen) und die Schrauben waren teilweise nicht mehr richtig fest:



Und dieser kleine Spalt war die Ursache der mangelnden Klemmung?

Ja! Es genügt nicht viel weiterer Schraubendruck, um die Schelle an den Objektivtubus zu drücken, ohne eine etwaig dahinter liegende Mechanik zu beschädigen!

Die Klemmschraube liegt beim Feststellen schlussendlich auf dem Hutflansch auf und verhindert so sinnvollerweise eine weiteres Einwürgen der Schraube in das Objektivgehäuse.

Dadurch dass der Hutflansch/die Stahlhülse ein wenig aus dem Sitz gedrückt wurde, konnte diese Schraube die Schellenbacken nicht mehr ausreichend aufpressen.

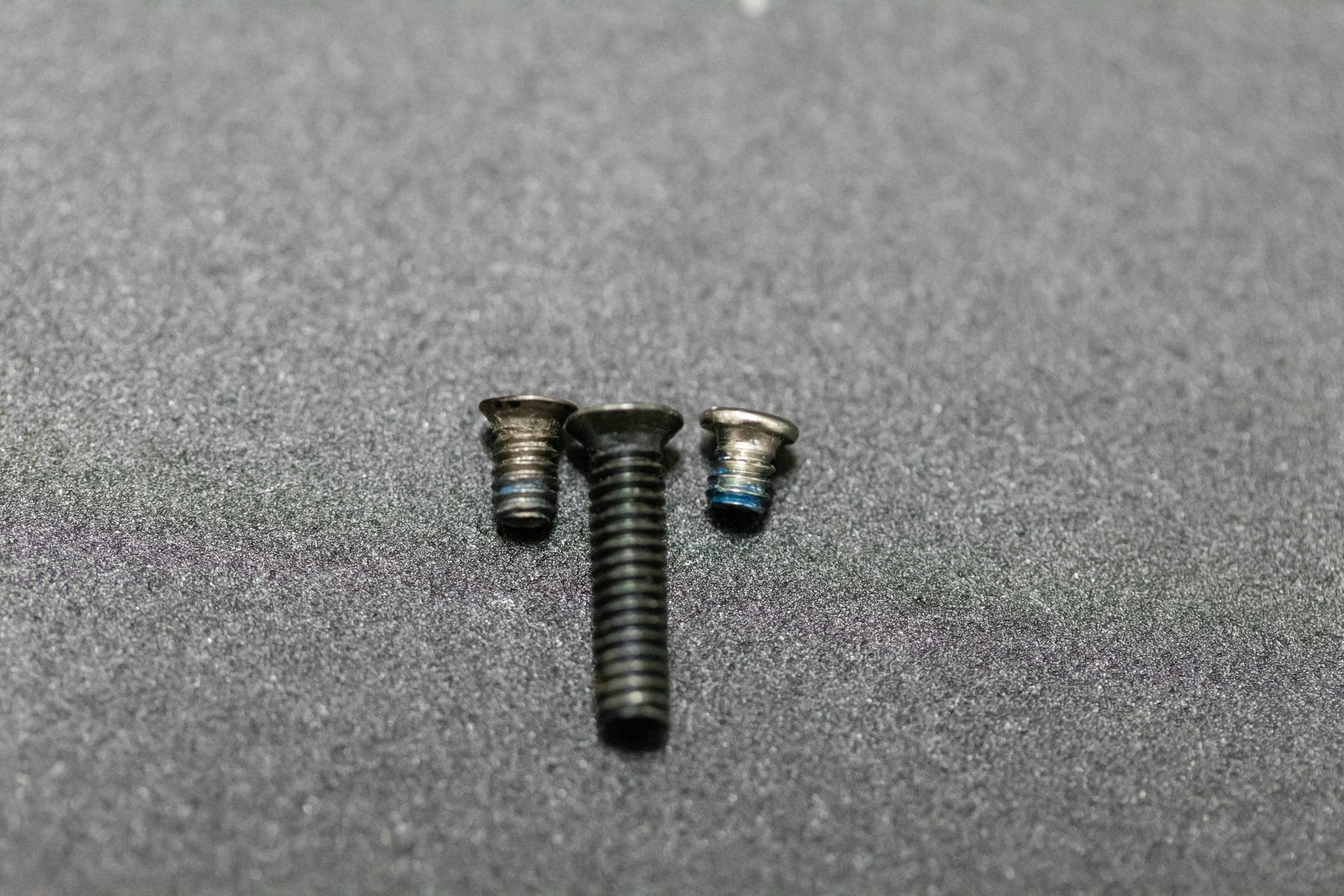

Hier noch ein paar Detailbilder der Hülse und der großen Schraube:

Die Hülse scheint auch nochmal zu teilen zu sein (s. Rille und Loch aud der Schraubenseite), ich habe nach erfolglosem ersten Versuch mangels Erfordernis von einer weiteren Zerlegung abgesehen.

Die große Frage ist jetzt, wie konnte die Hülse sich so aus der Schelle schieben??

Selbst ein Grobmotoriker sollte das nicht schaffen können, da die Schraube ja im Endanschlag auf der Hülse selbst aufliegt und der Anpressdruck auf den Stativbacken und letztlich auf dem Objektiv ausreichend berechnet und die Verschraubung mit den 3 kleinen Schrauben darauf aufgelegt sein sollte.

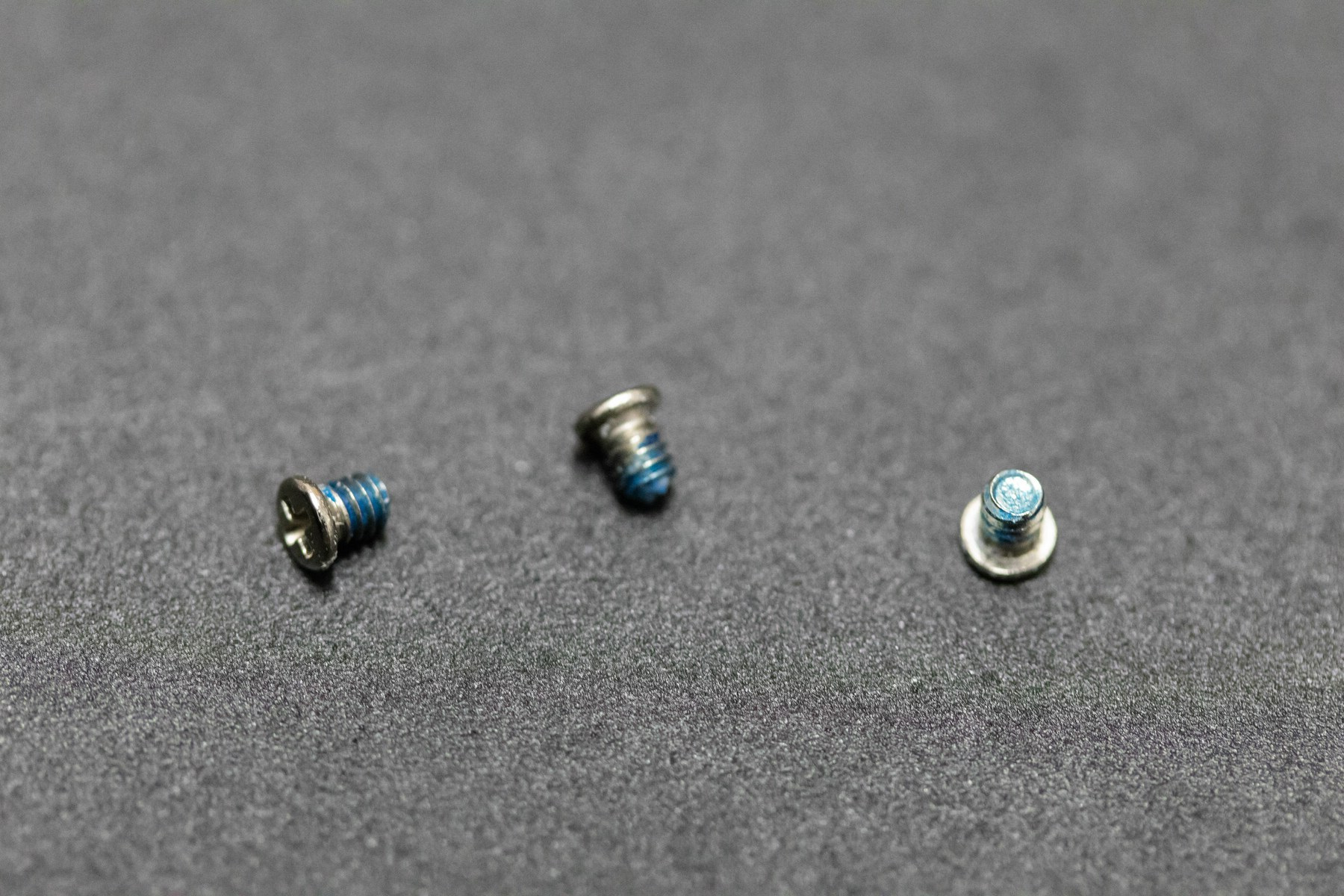

Die Schrauben waren auch ab Werk alle mit Schraubensicherungslack versehen, das sieht man an den blauen Spuren auf dem Gewinde:

Vielleicht waren die Schrauben bei mir und einigen anderen nicht richtig angezogen, das würde auch die unterschiedlichen Erfahrungen erklären.

Oder die Schrauben sind doch falsch designt:

Flachkopfverschraubungen können immer etwas seitliches Spiel haben, während sich Senkkopfschrauben (links und Mitte)

in ihrem gesenkten Sitz selbst zentrieren.

Naja, als erste Maßnahme habe ich jedenfalls die Schrauben nochmal mit einem Tropfen (mit einer Nadel oder Büroklammer) Loctite versehen und mit Gefühl fest eingedreht.

Dann die Feststellschraube wieder ganz eindrehen, Feder (das dicke Ende Richtung Schraubenkopf) und Scheibe aufsetzen und (und das ist jetzt der kniffligste Teil der Aktion) die Scheibe runterdrücken und den Sprenring von der Seite mit einer Spitzzange oder Pinzette wieder in seine Nut einführen und einrasten lassen.

Fettich! Klemmt wie vorher - mal sehen wie lange....



Grüße

Frank
